用三等规范线纹尺所附的7X缩小镜估读出被检尺刻度误差，详细读数以下图所示：
图象上方为0.2mm分度的三等规范金属线纹尺，下方为1mm分度的被检钢直尺（经历所得钢直尺普通线纹宽度在0.2mm摆布）

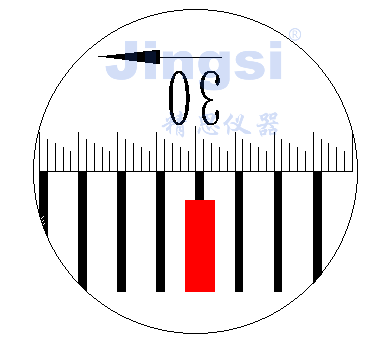

图一中被检尺方针刻线中间与三等规范线纹尺30cm处规范刻线严酷对齐，以是误差估读为0.00mm。

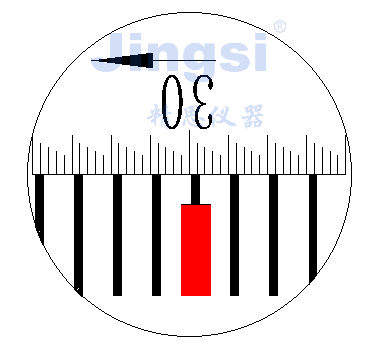

图二中(zhong)被(bei)检尺方针政策刻线中(zhong)心与三等技(ji)术标(biao)准(zhun)线纹(wen)尺30cm处技(ji🦹)术标(biao)准(zhun)刻线略往右偏离，因此(ci)数据误(wu)差估读为-0.05mm。

                                                                                                                                    图2

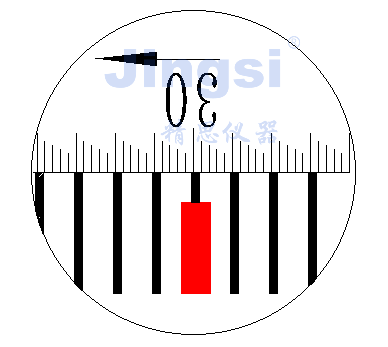

图三中被检尺方针刻线中间恰好与三等规范线纹尺30cm处右边距离对齐，以是误差估读为-0.10mm。

图3

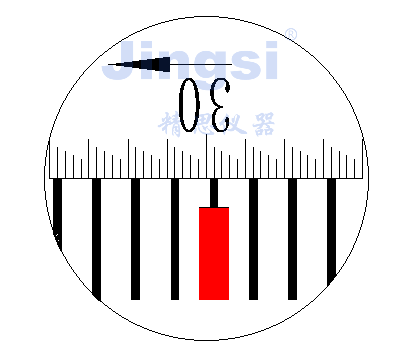

图4

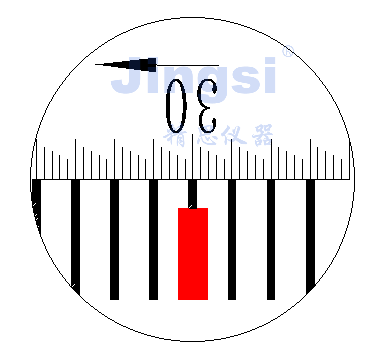

图5
